Esercizio di rappresentazione in proiezioni ortogonali e
assonometria di un cilindro
su foglio grande liscio squadrato. Per economia le proiezioni sono solo
la prima (PO)
e la seconda(PV) le assonmetrie sono
due la ISOMETRICA e la CAVALIERA.

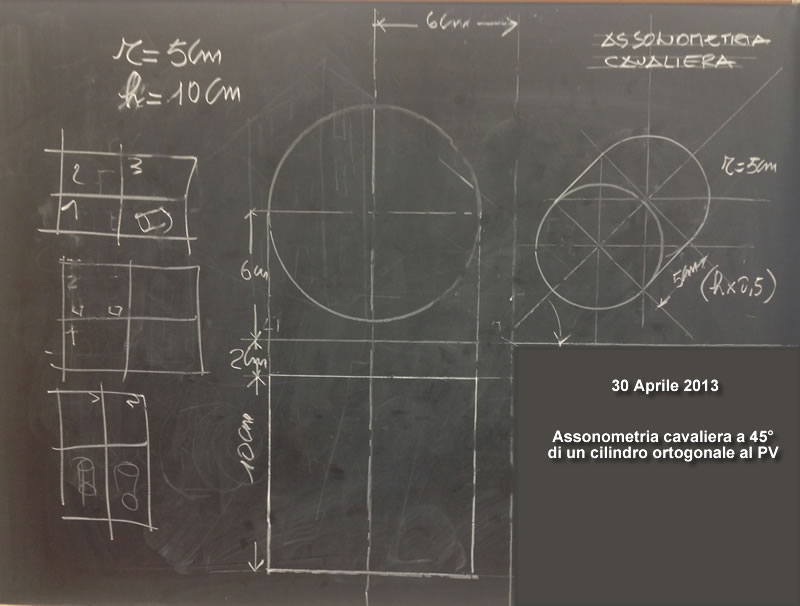

Qui compare l'assonometria CAVALIERA a 45°. |
